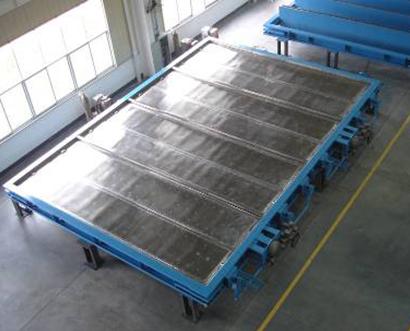

一．脫硫煙氣擋板門產品概述
   煙氣脫硫雙層百葉窗式擋板風門，脫硫擋板門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，風門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封，實現遠離關斷煙氣的作用。

   二．煙氣擋板性能特點
   1．采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有進入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋板之間形成密封空氣遠離層，減少煙氣流的通過。
   2．風門啟閉時間≤60S（可根據用戶要求選定）。
   3．外部設計有連桿機構，使數個葉片同步開啟或關閉。
   4．雙百葉窗式擋板門設計結構合理，葉片剛性好，運行穩定，百葉窗式擋板葉片密封型式：彈性密封和氣密封。
   5．雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封效率好。
   6．驅動方式：氣動或電動。
   7．驅動裝置通常采用直聯式與風門連接安裝。
   8．電動裝置采用機電一體化產品，有力矩保護和限位裝置并能遠方控制操作，電動裝置還有手、電動切換功能以備安裝調試、檢修時使用。
   9．風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。
   10．密封風系統的密封風機和電加熱器可由我方選型后成套提供。

   三、脫硫煙氣擋板門技術參數
   1．煙道截面：D（寬）×W（高）×L（厚）；
   2．適用介質：冷熱煙氣；
   3．設計耐溫：≤300℃；
   4．設計壓力：±8500Pa；
   5．煙氣內外泄漏率：“0”
   6．驅動方式：電動或氣動
   7．電源和控制要求：由用戶選定。

   四、脫硫煙氣擋板門供貨范圍
   包括風門本體、密封風門入口閥、驅動裝置（電動裝置或氣動裝置）和其它附件，密封風機和電加熱器可成套供貨。

   五、煙氣擋板訂貨須知：
   1、提供煙道接口尺寸及管道的安裝位置（水平管道或立式管道）；
   2、煙氣參數；
   3、啟閉時間要求；
   4、連接方式：法蘭平面對焊連接或法蘭螺栓連接；
   5、防腐蝕材質要求（鎳基合金或耐酸不銹鋼）；
   6、操作方式：電動或氣動（驅動裝置品牌要求）；
   7、風門在管道中的用途及位置；
   8、訂貨前供方提供安裝總圖給需方確認。

   六、脫硫擋板門說明
   1、該風門因風道內含有二氧化硫易腐蝕，選用Q235外包316L材質進行設計制作，具有耐溫耐腐蝕等特點。
   2、為了使風門門板在高溫情況下不易變形，雙層板之間設有加強筋，單層板厚度5mm，風門總厚度600mm。風門軸頭、軸瓦、軸套、軸分別選用幾種不同耐腐蝕材料制作。
   3、電動裝置和風門軸連為一體，無間隙，關閉后漏風率小于0.1%。
   4、電動裝置上設有多功能限位裝置，開關準確無誤。
   5、配電柜內設有DCS接口，達到自動化運行。
   6、具有調整、隔絕共用，調整靈活，隔絕性能好。
   7、開關靈活、無卡澀現象，無內漏、外漏現象，軸封良好。
   8、全自動化程度高，具有遠程、近距離和手動操作功能。
   9、制作工藝符合相關行業標準。
